Minggu, 02 September 2012

Flow Switch

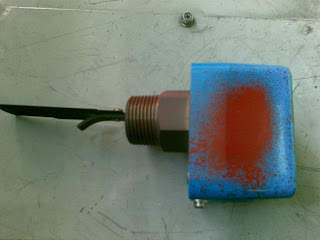

. Ini adalah gambar Flow switch, dalam bahasa indonesia disebut Sensor aliran, artinya sensor yang bekerja berdasarkan aliran dari benda cair seperti air, oli, minyak dll, gambar diatas adalah flow switch yang digunakan untuk benda cair jenis air, digunakan untuk mendeteksi aliran air yang masuk pada mesin-mesin seperti cooler, air conditioner, heat excanger dll.




Cara Kerja

. Didalam sensor ini terdapat micro switch yang mempunyai kontak jenis NO dan NC, kontak ini dihubungkan ke beban atau perangkat listrik lainnya seperti relay, ketika flow switch mendeteksi adanya aliran pada suatu pipa air, maka kontak -kontaknya akan bekerja.

. Plat yang ada di bagian depan akan terdorong aliran sehingga menggerakan atau menekan micro switach yang ada di bagian dalam sensor.

. Kapasitas sensor ini untuk dihubungkan ke beban sekitar 2-5 Ampere, namun biasanya sensor ini hanya digunakan untuk memberikan signal, bahwa aliran sudah masuk atau sudah ada, sehingga unit mesin tersebut akan aman untuk digunakan, karena salah satu persyaratan untuk running sudah terpenuhi.
